Brillenscharnier Rahmen-Draht
Shanghai Creation Group Co., Ltd. ist ein führendes Unternehmen im Bereich CHQ-Wire in China. Das Produktionsmanagement verfügt über durchschnittlich mehr als 20 Jahre Branchenerfahrung. Die Kooperationskunden sind überwiegend First-Tier-Lieferanten globaler Automobilhersteller. Allee Rohstoffe stammen von namhaften chinesischen Stahlwerken. Jede Fertigungscharge ist zu 100 % rückverfolgbar.
Vorteile von Profil- (Shaped) Wire
- -: Erfüllt kundenspezifische Anforderungen, geeignet für Bauteile mit komplexen geometrischen Formen
- -: Vereinfacht die Bearbeitung und verkürzt den Fertigungsprozess
- -: Reduziert Materialverluste, Einsparung des Materialeinsatzes um über 50 %
- -: Verdoppelung der mechanischen Produkteigenschaften
- -: Erhöhung der Verarbeitungsqualität
- -: Realisierung einer leichten Produktion
Anwendungsbranchen
- -: Automobil- und Verkehrswesen
- -: Bau- und Baustoffindustrie
- -: Maschinenbauindustrie
- -: Weitere Branchen
1. Liste der verfügbaren Werkstoffe
Liste der verfügbaren Werkstoffe
| Einsatzgebiet | Werkstoffnummer | DIN EN ISO | ASTM/AISI | JIS |
| 1.0304 | AISI 1008 | SWRM 8 | ||
| 1.031 | AISI 1010 | SWRM 10 | ||
| 1.0541 | AISI 1040 | SWRH 42A | ||
| 1.0517 | AISI 1045 | SWRH 47A | ||
| 1.0609 | SWRH 57A | |||
| 1.0611 | SWRH 62A | |||
| 1.0620 | SWRH 77B | |||
| 1.0626 | SWRH 82A | |||
| 1.0737 | AISI 12L14 | SUM24L | ||
| 1.0762 | AISI 1144 | SUM43 | ||
| 1.7243 | SAE 4118 | SCM415 | ||
| 1.7220 | SAE 4135 | SCM435 | ||
| 1.7225 | 42CrMo4 | SAE 4140 | SCM440 | |
| 1.6523 | 20CrNiMo2-2 | SAE 8620 | SNCM220 | |
| 1.8159 | 51CrV4 | SAE 6150 | SUP10 | |
| 1.7104 | SAE 9254 | SUP12 | ||
| 1.2067 | 100Cr6 | SAE 52100 | SUJ2 | |
| Baustahl | 1.0038 | S235JR | 1015 | SS330 |
| 1.0577 | S355J2 | A738 | ||
| 1.0050 | E295 | S490 | ||
| 1.0060 | E335 | SM570 | ||
| Automatenstahl | 1.0715 | 11SMn30 | 1213、1215 | SUM22 |
| 1.0718 | 11SMnPb30 | 12L13 | SUM22L | |
| 1.0726 | 35S20 | 1140 | ||
| 1.0727 | 46S20 | 1146 | ||
| Wärmebehandlungsstahl | 1.0503 | C45 | 1043、1045 | S45CM，S45C |
| 1.0601 | C60 | 1060 | S60CM,S60C | |
| 1.7218 | 25CrMo4 | 4130 | SCM430 | |
| 1.7225 | 42CrMo4 | 4140 | SCM440 | |
| Wälzlagerstahl und Werkzeugstahl | 1.7792 | 58CrMoV4 | ||
| 1.3505 | 100Cr6 | E52100 | SUJ2 | |
| 1.1213 | C53G | 1050、1055 | S50CM,S50C | |
| 1.2842 | 90MnCrV8 | A681 | ||
| 1.7177 | 60Cr3 | |||
| 1.8159 | 51CrV4 | 6145 | SUP10 | |
| Einsatzstahl und Nitrierstahl | 1.0401 | C15 | 1015、1017 | S15C |
| 1.7131 | 16MnCr5 | 5115 | ||
| 1.5918 | 17CrNi6-6 | |||
| 1.5920 | 18CrNi8 | |||
| 1.6523 | 20CrNiMo2-2 | 8617\8620 | SNCM220 | |
| 1.2764 | X19NiCrMo4 | |||
| 1.5752 | 15NiCr13 | 3310 | SNC815 | |
| 1.8519 | 31CrMoV9 |
2. Oberflächenqualität
2.1 Warmgewalzte Profile
Oberflächenrauheit: Ra < 40 µm
Maßtoleranz: max. 0,5 mm
Geradheit: Norm s 1,0 mm/m; auf Anfrage möglich < 0,3 mm/m
Verdrillung: Norm 1/m; auf Anfrage möglich s 0,5/m
Querschnitt: 10 mm – 7000 mm
Länge: ≤ 12 m oder geschnitten auf feste Maße
2.2 Kaltgewalzte/kaltgezogene Profile
Oberflächenrauheit: Ra ≤ 2,5 µm
Entkohlung: ≤ 0,1 mm
Geradheit: ≤ 0,1 mm/m
Verdrillung: 0,25°/m
Maßtoleranz: ≤ 0,05 mm
Querschnitt: 1 mm – 3800 mm
Länge: ≤ 6 m oder geschnitten auf feste Maße

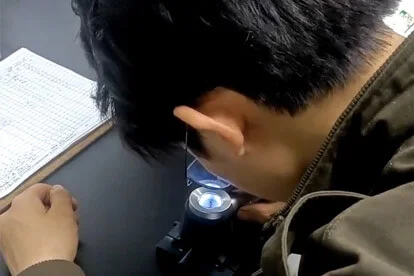

Oberflächenprüfung – Beizen

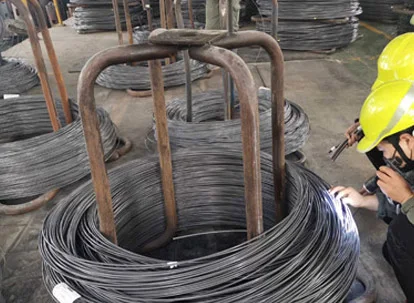

Oberflächenprüfung – Vor-Ort

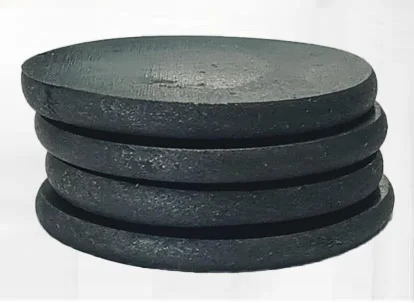

Kaltverformungsprüfung – Plattenprobe

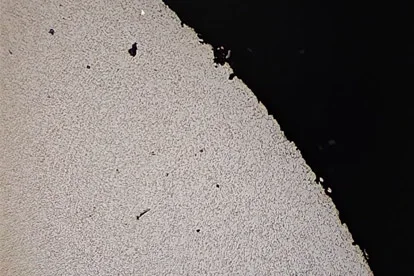

Metallografische Prüfung – 100-fache Vergrößerung

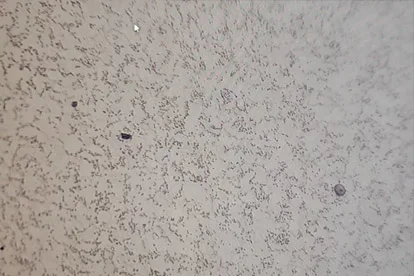

Metallografische Prüfung – 500-fache Vergrößerung

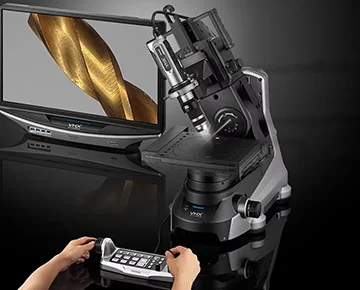

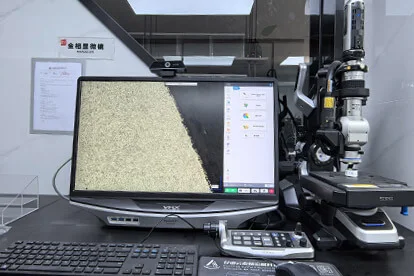

Metallografische Prüfung – Bild des Prüfgeräts: Keyence-Metallographiemikroskop
Mechanische Eigenschaftsprüfung – Zugversuch
Härteprüfung – HRC – Rockwell

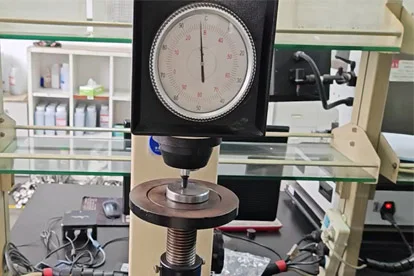

Härteprüfung - HRB

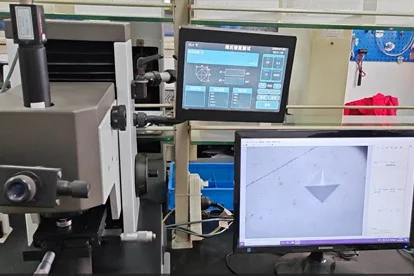

Härteprüfung - HV - Vickers
Chemische Zusammensetzung - Spektralaufnahme

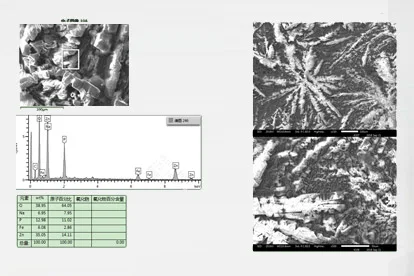

Pfützenprüfung - REM-Aufnahme

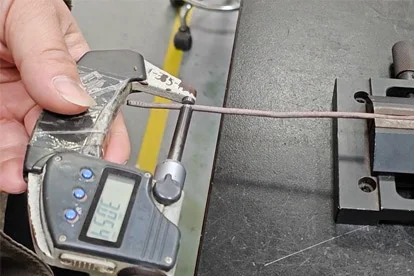

Abmessungen - Messschraube
Prüfung der Querschnittsform
Korrosionsbeständigkeitsprüfung
