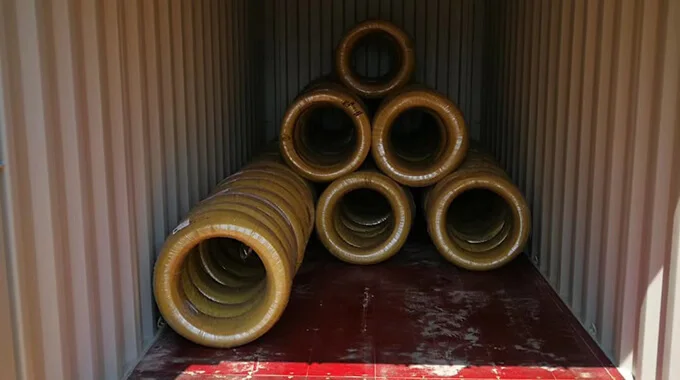

Name: 16MnCrB5 Ocelový drát tažený za studena
Brand: Shanghai Creation Group Co., Ltd.

Povrchová úprava při dodání		Symbol	Stab		Válcovaný drát		Drát
pokud není dohodnuto jinak	pěchování za studena	keins nebo +AR	X —	X —			—
zvláštní povrchový stav dodávaný na základě dohody	pěchování za studena	+C	— X	— -			X
	následoval/a	+LC	— X	— X			X
	oloupaný	+PE	X		X	X

Ocelová třída		C	Si max.ǎ	Mn	P max	S	Cr	Mo	Ni	B	Cu max.
Zkratka	Materiálové číslo	C	Si max.ǎ	Mn	P max	S	Cr	Mo	Ni	B	Cu max.
16MnCr5 16MnCrS5 16MnCrB5 20MnCrS5	1.7131 1.7139 1.7160 1.7149	0,14 až 0,19 0,14 až 0,19 0,14 až 0,19 0,17 až 0,22	0,30 0,30 0,30 0,30	1,00 až 1,30 1,00 až 1,30 1,00 až 1,30 1,10 až 1,40	0,025 0,025 0,025 0,025	0,025 max. 0,020 až 0,040 0,025 max 0,020 až 0,040	0,B0 až 1,10 0,80 až 1,10 0,80 až 1,10 1,00 až 1,30			0,0008 až 0,005	0,25 0,25 0,25 0,25
a Snížený hmotnostní podíl křemíku nebo určitý rozsah obsahu křemíku může být při objednávce dohodnut. POZNÁMKA 1 Prvky, které nejsou uvedeny v této tabulce, by se do oceli – s výjimkou finální úpravy taveniny – bez souhlasu objednatele neměly cíleně přidávat. Je třeba přijmout veškerá náležitá opatření, aby se zabránilo příchodu takových prvků z odpadního železa a dalších materiálů používaných při výrobě, což by mohlo negativně ovlivnit kalitelnost, mechanické vlastnosti a použitelnost. POZNÁMKA 2 U ocelí s požadavky na kalitelnost (viz tabulky č. 8 a 9) jsou (s výjimkou síry a fosforu) přípustné menší odchylky od stanovených mezí, pokud u uhlíku nepřekračují 0,01 % a u ostatních prvků hodnoty uvedené v tabulce č. 4. POZNÁMKA 3 K dosažení lepších výsledků pěchování za studena lze přidat 0,020 % až 0.050 % hliníku.

Prvky	Mezní hodnoty dle analýzy taveniny hmotnostní zlomek v %	Mezní odchylky pro bodovou analýzu hmotnostní zlomek v %a
C	≤0,24	±0.02
Si	≤0,30	±0,03
Mn	≤1,00	±0,04
Mn	>1,00 ≤1,40	±0,06
P	≤0,025	+0,005
S	≤0,040	+0,005
Cr	≤1,70	±0,05
Mo	≤0.30	±0.0.3
Mo	>0.30 ≤0,50	±0,04
Ni	≤1,00	±0,03
Ni	>1,00 ≤1,70	±0,05
B	≤0,005(	±0,0003
Cu	≤0.25	+0.03
a ±znamená, že u jedné slévky smí být překročena horní nebo dolní mez rozmezí stanoveného pro slévkovou analýzu v Tabulce 3, nikoli však obě najednou. b U ocelí s pevně stanoveným rozpětím obsahu síry (0,020 %až 0,040 %podle slévkové analýzy) činí mezní odchylka ±0,005 %.

Ocelová třída		Symbol	Teplota austenitizace C±5℃	Hranice rozsahu napětí	Hartost HRC ve vzdálenosti mm od zakalené čelní plochy
Zkratka	Materiálové číslo	Symbol	Teplota austenitizace C±5℃	Hranice rozsahu napětí	1,5	3	5	7	9	11	13	15	20	25	30	35	40
16MnCrB5	1.7160	+H	870	max.	47	46	44	41	39	37	35	33	31	30	29	28	27
16MnCrB5	1.7160	+H	870	min	39	36	31	28	24	21
min	41	40	39	36	33	30	28	26	23	21

Ocelová třída		Szmbol	Austenitizační teplota	Hranice napětí	Hartost HRC ve vzdálenosti od zakalené čelní plochy (mm)
Zkratka	Materiálové číslo		Austenitizační teplota		Hartost HRC ve vzdálenosti od zakalené čelní plochy (mm)
Zkratka	Materiálové číslo		C±5℃		2	3	5	7	9	11	13	15	20	25	30	35	40
16MnCrB5	1.7160	+HH	870	max.	47	46	44	41	39	37	35	33	31	30	29	28	27
		+HH		pěchování za studena, ocelový drát pro pěchování za studena, válcovaný drát, sferoidizační žíhání, profilový drát, profilová trubka	42	39	35	32	29	26	24	22	20
		+HL		max.	44	43	40	37	34	32	30	28	26	25	24	23	22
		+HL		pěchování za studena, ocelový drát pro pěchování za studena, válcovaný drát, sferoidizační žíhání, profilový drát, profilová trubka	39	36	31	28	24	21
min	44	43	42	40	38	36	34	32	29	27	26	25	24
min	41	40	39	36	33	30	28	26	23	21

16MnCrB5 Ocelový drát tažený za studena

Technické údaje materiálu
