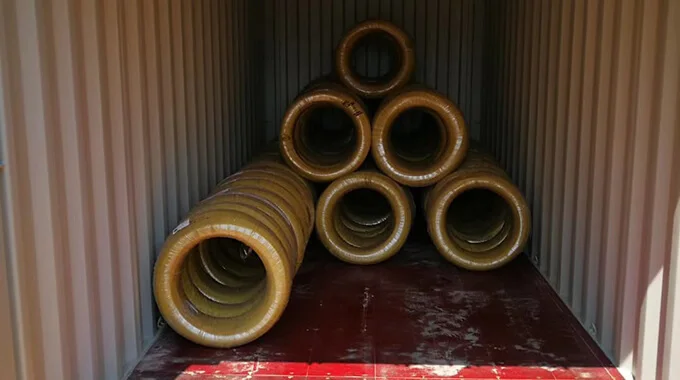

Name: 16MnCrB5 Hidegen húzott acélhuzal
Brand: Shanghai Creation Group Co., Ltd.

1. Szállítási feltételek kombinációja

1. táblázat – A szállítási feltételek, a termékformák és az érvényes követelmények kombinációja

2. táblázat – Felületminőség az áruátadási feltételek szerint

Felületi minőség szállításkor		Szimbólum	Stab		Hengerhuzal		Huzal
ha másként nem egyeznek meg	hidegfejezés	keins vagy +AR	X —	X —			—
különleges felületi állapot, amelyet egyeztetés alapján szállítunk	hidegfejezés	+C	— X	— -			X
	hidegfejezés	+LC	— X	— X			X
	lezsírozva	+PE	X		X	X

2. Vegyi összetétel

3. táblázat – Acéltípusok és kémiai összetétel. Öntvényanalízis, tömegszázalékban

Acéltípus		C	Si max.ǎ	Mn	P max	S	Cr	Mo	Ni	B	Réz max.
Hidegfejezés, hidegfejező acélhuzal, hengerhuzal, gömbösítő lágyítás, profilhuzal, profilcső	Werkstoff- szám	C	Si max.ǎ	Mn	P max	S	Cr	Mo	Ni	B	Réz max.
16MnCr5 16MnCrS5 16MnCrB5 20MnCrS5	1.7131 1.7139 1.7160 1.7149	0,14 és 0,19 között 0,14 és 0,19 között 0,14 és 0,19 között 0,17 és 0,22 között	0,30 0,30 0,30 0,30	1,00-tól 1,30-ig 1,00-tól 1,30-ig 1,00-tól 1,30-ig 1,10-től 1,40-ig	0,025 0,025 0,025 0,025	0,025 legfeljebb 0,020 és 0,040 között 0,025 legfeljebb 0,020 és 0,040 között	0,B0 egészen 1,10 0,80 egészen 1,10 0,80 egészen 1,10 1,00 egészen 1,30			0,0008-tól 0,005-ig	0,25 0,25 0,25 0,25
a Egy alacsonyabb szilíciumtömegarány vagy egy meghatározott szilíciumtartomány az rendelés során egyeztetve lehet. MEGJEGYZÉS 1 Az e táblázatban nem szereplő elemeket – kivéve az öntvény utókezelését – a megrendelő hozzájárulása nélkül nem szabad szándékosan hozzáadni az acélhoz. Minden ésszerű intézkedést meg kell tenni annak érdekében, hogy elkerüljük ilyen elemek bejutását a hulladékacélból és más, a gyártás során felhasznált anyagokból, amelyek ronthatnák az edzhetőséget, a mechanikai tulajdonságokat és a felhasználhatóságot. MEGJEGYZÉS 2 Az edzhetőségi követelményekkel rendelkező acélok esetén (lásd a 8. és 9. táblázatot) – a kén és a foszfor kivételével – engedélyezettek a meghatározott határértékektől való kisebb eltérések, feltéve, hogy szén esetén 0,01 %, a többi elemnél pedig nem haladják meg a 4. táblázatban megadott értékeket. MEGJEGYZÉS 3 A hidegfejezés eredményességének javítása érdekében lehetséges 0,020 % és 0.050 % közötti mennyiségű alumínium hozzáadása.

4. táblázat – Munkadarab-analízis és a 3. táblázat olvadék-analíziséhez vonatkozó megengedett határeltérések

Elemek	Határértékek az öntvényelemzés alapján tömegszázalékban	Tömegszázalékos darabankénti elemzési eltérések a
C	≤0,24	±0.02
Si	≤0,30	±0,03
Mn	≤1,00	±0,04
Mn	>1,00 ≤1,40	±0,06
P	≤0,025	+0,005
S	≤0,040	+0,005
Cr	≤1,70	±0,05
Mo	≤0.30	±0.0.3
Mo	>0.30 ≤0,50	±0,04
Ni	≤1,00	±0,03
Ni	>1,00 ≤1,70	±0,05
B	≤0,005(	±0,0003
Cu	≤0.25	+0.03
a ±jelenti, hogy egy adott öntvény esetében az öntvényanalízisre vonatkozóan a 3. táblázatban megadott tartomány felső vagy alsó határát lehet túllépni, de nem egyszerre mindkettőt. b A rögzített kénszámtartománnyal rendelkező acélok esetén (0,020 %tól 0,040 %ig az öntvényanalízis szerint) a határtúllépés±0,005 % lehet.

3. Mechanikai tulajdonságok

7. táblázat Az ötvözött acélok mechanikai tulajdonságai

Acéltípus		Átmérő		Szállítási állapot
hidegfejezés neve	Werk-anyag-szám	több mint mm	bis mm	+AC		+FP		+U+C+AC		+U+C+AC+LC		+AC+C
				Rmmax. Mpa	Cink. %	Rmmax. Mpa	Z min. %	Rmmax. Mpa	Z min. %	Rmmax. Mpa	Z min. %	Rmmax. Mpa	Z min. %
				16MnCr5 16MnCrS5 16MnCrB5	1.7131 1.7139 1.7160	2	5					550	64	590	62
5	10	550	62			140	187	530	64	570	62	660	59
10	40	550	62			140	187	530	64	570	62	650	59

4. Edzésmélység-követelmények

8. táblázat A normál edzésképességi követelményeket támasztó acéltípusok keménységkorlátai (H osztály, lásd 6.4.1)

Acéltípus		Szimbólum	Ausztenitizálási hőmérséklet C±5℃	Húzóerő határa	Härte HRC a megmart homlokfelülettől mért távolságban mm-ben
Hidegfejezés, hidegfejező acélhuzal, hengerhuzal, gömbösítő lágyítás, profilhuzal, profilcső	Werkstoff- szám	Szimbólum	Ausztenitizálási hőmérséklet C±5℃	Húzóerő határa	1,5	3	5	7	9	11	13	15	20	25	30	35	40
16MnCrB5	1.7160	+H	870	max.	47	46	44	41	39	37	35	33	31	30	29	28	27
16MnCrB5	1.7160	+H	870	hidegfejezés	39	36	31	28	24	21
hidegfejezés	41	40	39	36	33	30	28	26	23	21

9. táblázat – A szűk keménységi tartományt igénylő, Greny típusú edzhetőségű acélok keménységértékei (HH és HL osztály; lásd 6.4.2)

Acéltípus		Szmbol	Ausztenit- Isierungs- Temperatur	A szakadás határa	Härte HRC a megmart végfelülettől mért távolságban (mm)
Hidegfejezés, hidegfejező acélhuzal, hengerhuzal, gömbösítő lágyítás, profilhuzal, profilcső	Werkstoff- szám		Ausztenit- Isierungs- Temperatur		Härte HRC a megmart végfelülettől mért távolságban (mm)
	Werkstoff- szám		C±5℃		2	3	5	7	9	11	13	15	20	25	30	35	40
16MnCrB5	1.7160	+HH	870	max.	47	46	44	41	39	37	35	33	31	30	29	28	27
		+HH		hidegfejezés	42	39	35	32	29	26	24	22	20
		+HL		max.	44	43	40	37	34	32	30	28	26	25	24	23	22
		+HL		hidegfejezés	39	36	31	28	24	21
hidegfejezés	44	43	42	40	38	36	34	32	29	27	26	25	24
hidegfejezés	41	40	39	36	33	30	28	26	23	21
