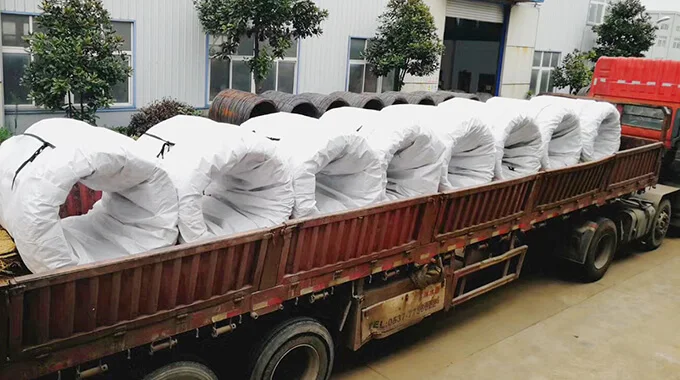

Tekniske data for X3CrNiCu18-9-4 kaldtrukket ståltråd, med utførelsesstandard EN 10263. Se den aktuelle legeringsnummerets kjemiske sammensetning, mekaniske egenskaper og tilhørende tekniske krav.
Kun data direkte relatert til dette materialet vises her. Inspeksjons-, utstyrs-, prosess- og emballasjepinformasjon er koblet separat.
1. Kombinasjon av leveringsvilkår
Tabel 1 – Vanlige kombinasjoner av varmebehandlingszustand, produktform og tilhørende krav
Warmebehand- lungszustand bei der Lieferung
Symbol
Erzeugnisform a
Stahle
Relevante krav
Stab
Valsetråd
Tråd
ferritisch
martensitisch
austenitisch og austenitisk-ferritisk
Weichgeglüht
+A
X
X
X
X
X
—
Chemische Zusammensetzung nach Tabelle 3
Mechanische Eigenschaften nach Tabellen 5 oder 6 oder 7 oder 8
Tilleggs- eller spesialkrav i henhold til EN 10263-1 vedlegg Ab
Løsningsglødet
+AT
X
X
X
—
—
X
Annet
Andre leveringstilstander kan avtales ved forespørsel og bestilling
A X = kommer i betraktning - = kommer ikke i betraktning b Hvis det er avtalt ved forespørsel og bestilling
Tabel 2 – Overflatekvalitet ved levering under ulike betingelser
Overflatebeskaffenhet i leveringstilstand
Symbol
Stab
Walzdraht
Tråd
Kaldtrukket
+C
X
X
Valset
+PE
X
X
Natrakket, glattet
+LC
X
2. Kjemisk sammensetning
Tabell 3 – Ståltyper og kjemisk samposisjon (smelteanalyse), masseprosent % a
Stahlsorte
C
Si
Mn
P
S
Cr
Mo
Ni
N
Cu
Annet
Kortnavn
Werkstoff- nummer
X3CrNiCu18-9-4 1.4567
0,04
1,00
2,00
0.045
0,030 b
17,0 til 19,0
8,5 til 10,5
0,10
3,00 til 4,00
Tabel 4 – Grenseavvik mellom analyser av emnene og grenseverdiene for smelteanalyse angitt i tabel 3
3. Mekaniske egenskaper
Tabell 5 – Mekaniske egenskaper for austenittisk rustfritt stål under fastsatte leveringsforhold
4. Overflate
Tabell 9 – Dypden på overflateskader
Diameter i leveringstilstand a mm
Maksimalt tillatte feildybde b mm
≤10
0,10
>10
1 % av diameteren
d For diameterer under 5 mm skal den tillatte dybden på overflatefeil reduseres proporsjonalt med nedgangen i diameter ved kaldtrekking. b For ferrittiske, martensittiske og austenitt-ferrittiske stål kan høyere verdier avtales ved forespørsel og bestilling
Tekniske notater
Anvendelses- og bestillingsmerknad
Kjemisk sammensetning, mechanical properties, tolerances and delivery condition must be confirmed against the applicable standard edition, customer drawing and order specification.
